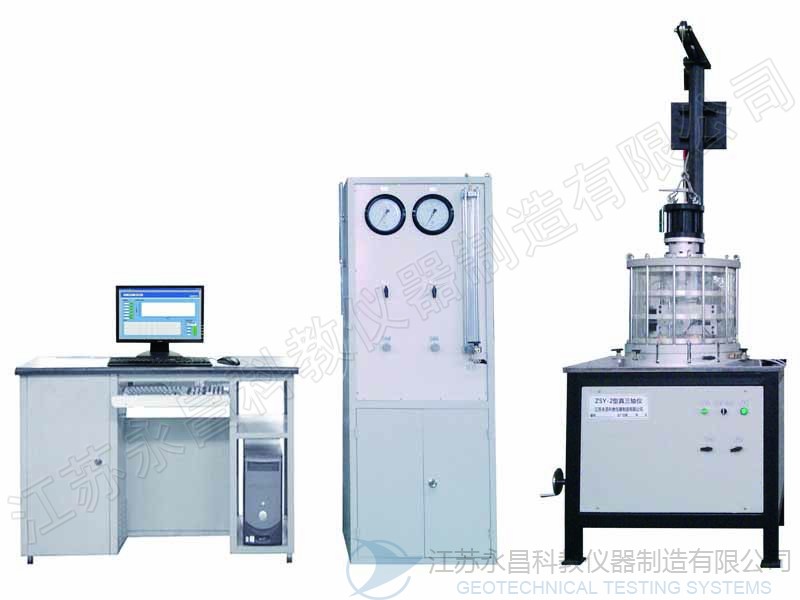

ZSY-2型真三軸試驗儀
- 產品品牌 江蘇永昌
- 產品型號 ZSY-2
- 產品描述
真三軸儀能對土體三個方向單獨施加不等的主應力，并能測量三個主應力方向上土體應變。所以真三軸儀能模擬土體真實應力狀態下的強度和變形規律。我公司綜合國內外研制真三軸儀的經驗，于1995年研制出第一臺真三軸...
一、特點：
真三軸儀能對土體三個方向單獨施加不等的主應力，并能測量三個主應力方向上土體應變。所以真三軸儀能模擬土體真實應力狀態下的強度和變形規律。我公司綜合國內外研制真三軸儀的經驗，于1995年研制出第一臺真三軸儀。在試樣σ2方向的傳力板采用鋼柔疊加板傳動，它可以隨試樣軸向變形而壓縮，確保試樣邊界完好�？朔藝庹嫒S儀鋼性板尺寸必須比試樣尺寸小而導致受力不均勻的缺點，也克服了以前國內真三軸儀使用柔性加壓囊使試樣邊界被破壞的缺點。
二、功能：
1、ZSY-2型真三軸儀根據試樣排水條件的不同，可進行不固結排水試驗（UU）、固結不排水試驗（CU）、固結排水試驗（CD）
2、試樣軸向等應變控制，應變速度V=0.025、0.05、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、1.0或任意速度
3、σ3=C時，等應力控制
4、σ3=C時，應力路徑控制
三、技術指標：
1、試樣尺寸：150mm×75mm×75mm
2、小主應力：0~1000kPa（圍壓加載）
3、中主應力：0~1500kPa（液壓加載）
4、大主應力：0~4000kPa（液壓加載）
5、反壓力：0~500kPa
6、孔隙水壓力：0~600kPa（傳感器量測，精度誤差0.2%F.S）
7、試樣排水體積：0~50cm3（體變傳感器量測，精度誤差0.2%F.S）
8、試樣σ3方向變形：20mm（位移傳感器量測，精度誤差0.2%F.S）
9、試樣σ2方向變形：20mm（位移傳感器量測，精度誤差0.2%F.S）
10、試樣σ1方向變形：30mm（位移傳感器量測，精度誤差0.2%F.S）
11、最大壓力：30kN
12、試驗數據由計算機自動采集和處理
